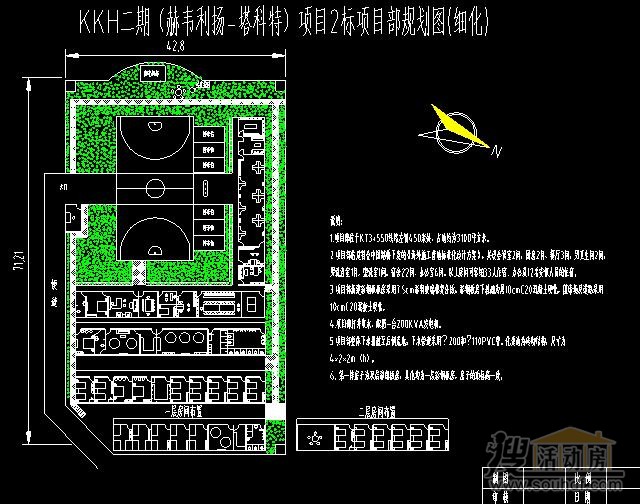

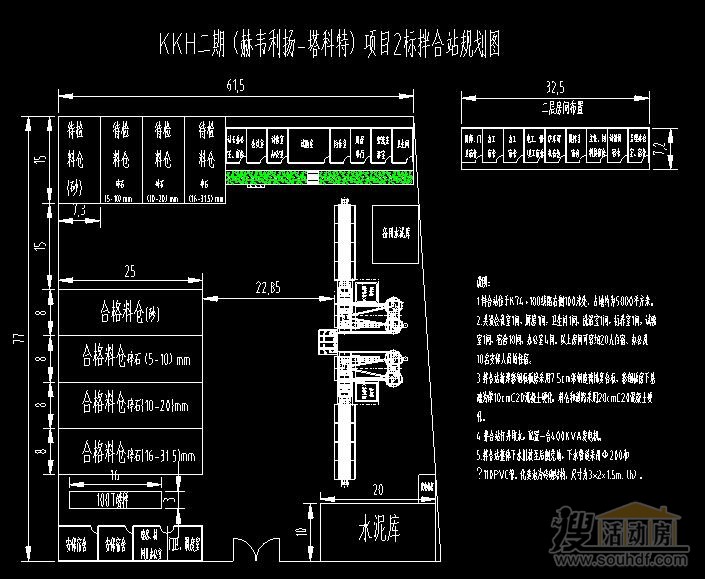

這是中國路橋集團在巴基斯坦拉合爾的項目工地，給工人搭建的彩鋼房宿舍布置圖、cad版本的。
項目部位于K73+550線路左側450米處，占地約為3100平方米。
項目部臨建符合中國路橋下發的《海外施工營地標準化設計方案》，共設會(huì )議室2間，廚房2間，餐廳3間，男衛生間2間，男洗浴室1間，盥洗室1間，宿舍22間，辦公室6間。以上房間可容納33人住宿、辦公及12名安保人員的住宿。
項目部新建彩鋼板板房采用7.5cm彩鋼玻璃棉復合板，彩鋼板房下基礎為厚10cmC20混凝土硬化，籃球場及道路采用10cmC20混凝土硬化。
項目部打井取水，配置一臺200KVA發電機。
項目部整體下水排放至后側荒地，下水管道采用{\Ftxt,chineset|c134;Ф}200和{\Ftxt,chineset|c134;Ф}110PVC管?；S池為磚砌結構，尺寸為4*2*2m.（h）。
排房子為雙層彩鋼板房，其他均為一層彩鋼板房，房子的頂標高一致。
